Xiaomi 2+4 Series 40A zware lithiumbatterij ontlading plug EV oplaadstandaard

Xiaomi 2+4-serie 40A zware lithiumbatterijontladingsstekker EV-oplaadstandaard

Productdefinitie

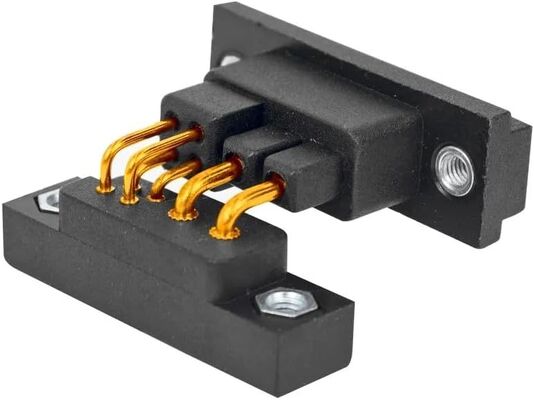

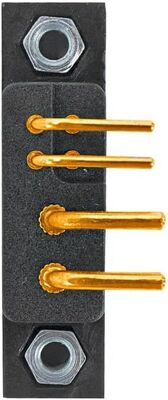

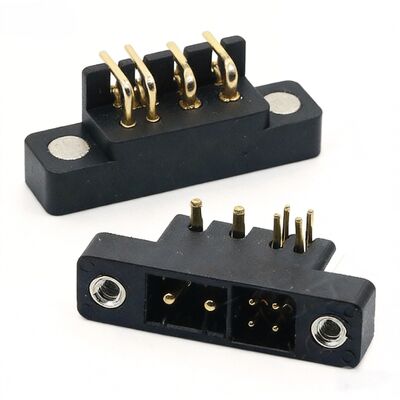

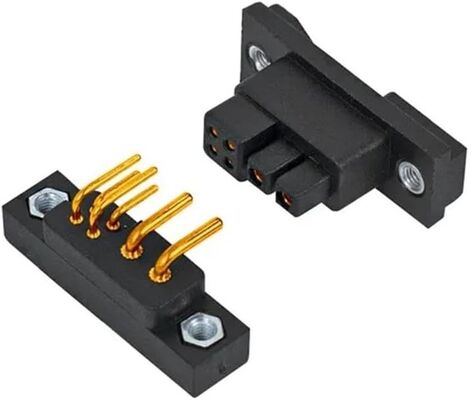

Een hybride,robuuste rechthoekige stroom- en signaalconnectorontworpen voor modulaire lithium-ionbatterij-integratie in lichte elektrische voertuigen (LEV's). Het biedt een naadloze plug-and-play blind-mate-verbinding tussen een extern of verwisselbaar accupakket en de interne motorcontrollerkaart van het voertuig.

Belangrijkste kenmerken

1. Elimineert communicatiefouten:De 4 BMS-signaalpinnen lossen de aanhoudende problemen met losse verbindingen op die time-outcodes voor communicatie veroorzaken.
2. Hoge thermische tolerantie:Gespecificeerd voor een continu stroomverbruik van 40A, waardoor de plaatselijke thermische vervorming en smelten wordt voorkomen die vaak voorkomen bij goedkope scooterstekkers met lage specificaties.
3. Geïntegreerde stroom- en data-interface:De hybride lay-out elimineert de noodzaak om aparte omvangrijke kabelbomen aan te leggen voor krachtoverbrenging en telemetrie-tracking van het Battery Management System (BMS).
4. Zwevend mechanisch blind-mate-ontwerp:Bevat tolerantie-absorptie om kwetsbare soldeerverbindingen te beschermen tegen zware structurele trillingen en buiging van het chassis tijdens ruw transport.

Technische specificaties

Praktische gebruikscasussen

• Upgrades voor lichte EV-vloot:Verbetering van de fabriekslaad- en ontlaadpoorten voor elektrische huurscooters, gedeelde e-bikes en hoverboards.
• Modulaire batterijassemblages:Fungeert als de belangrijkste elektrische interface op verwijderbare of externe uitbreidingsbatterijmodules.
• Aangepaste industriële mobiliteit:Biedt stroomverdeling met hoge stroomsterkte in elektrische skateboards, automatisch geleide voertuigen (AGV's) en industriële robotplatforms.

Veelgestelde vragen over connector- en kabelmontage

Vraag 1: Hoe voorkomt dit specifieke ontwerp de storing van de "smeltplug" die vaak voorkomt bij LEV-batterijpoorten met een capaciteit van 30 A?

A:Goedkopere connectoren zijn afhankelijk van losse contacttoleranties die lijden aan een hoge microweerstand bij blootstelling aan consistente chassistrillingen. Deze module wordt continu gewaardeerd op40Amet premium goud/koper contactoppervlakken. Het is gehuisvest in een behuizing met lage weerstand die is ontworpen om plaatselijke thermische opbouw tijdens zware spanningsbelastingen en harde acceleratie te minimaliseren.

Vraag 2: Ondersteunt deze connector live-swapping of hot-plugging van extra batterij-uitbreidingspakketten?

A:Terwijl de fysieke contacten bestand zijn tegen duurzame mechanische koppelingscycli, zijn de secundaire signaalcontacten doelbewust zo geplaatst dat ze de verbinding verbreken vóór de stroompinnen tijdens het uittrekken. Dit zorgt ervoor dat de BMS-controller de telemetriesignalering veilig kan beëindigen voordat de stroom van het hoofdcircuit fysiek wordt ontkoppeld.

Vraag 3: Welk specifiek structureel kenmerk beschermt kwetsbare PCB-soldeersporen tegen breuk tijdens het docken van de batterij?

A:Het maakt gebruik van een zwevende mechanische speling van boord tot boord. De connectorbehuizing maakt een structurele speling van 0,5 mm tot 1,0 mm mogelijk. Deze micro-uitlijning absorbeert structurele impactkrachten en chassisverdraaiing. Het voorkomt dat kinetische energie rechtstreeks naar de koperen soldeerpunten op uw printplaten wordt overgebracht.
