Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Circulaire luchtvaartconnectoren | Pintellingen: | 12 pinnen + 12 kernen basisaansluiting |
|---|---|---|---|
| Connectortype: | Hirose Cirkelschakelaars | Werktemperatuur: | -40℃~+80℃ |
| Contactmateriaal: | C5911 | Isolatiemateriaal: | PBT ((Zwart) |
| Toepassingskenmerken: | Stroomgestuurde I/O-kabel voor industriële camera's (12-pins, 12-geleiders) |
Op zoek naar eenkosteneffectief alternatief voor Hirose HR10ADe Commissie is van mening dat de Commissie in haar voorstel voor een richtlijn de nodige maatregelen moet nemen om de verontreiniging van het milieu te voorkomen.RitianLinkHet bedrijf levert met trots een volledig compatibele, premium 12-pin cirkelvormige connector, ontworpen om naadloos de originele Hirose componenten te vervangen voor een fractie van de kosten.koppelingsmechanisme voor push-pullVoor een snelle, trillingsbestendige vergrendeling zorgt deze miniatuurconnector voor een onberispelijke gegevens- en stroomoverdracht voor high-end visiesystemen.OEM/ODM-aanpassingsmogelijkheden, waardoor we op maat gemaakte kabelassemblages en op maat gemaakte pinout-configuraties kunnen leveren om aan uw exacte technische specificaties te voldoen.

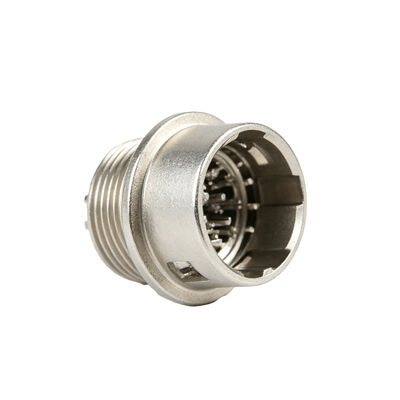

Figuur 1: Geheel assemblagebeeld van de 12-pins soldeervat, inclusief anti-rotatie vergrendelingswasser en precieze hexanoot voor een veilige montage van het paneel.| Parameters | Specificaties |
|---|---|
| Type aansluiting | Circulaire aansluiting / miniatuur vliegtuigstop |
| Pinconfiguratie | 12 pinnen (optioneel 10 pinnen) |
| Beëindigingsmethode | Kopje van het type soldeermiddel |
| Werktemperatuur | -40°C tot +80°C |
| Contactmateriaal | C5911 (hooggeleidende koperen legering) |
| Isolatormateriaal | PBT Zwart (UL94V-0) |
| Schelpenplaat / kleur | Zinklegering Nickel-geplatte / zilveren chroom |
| Hoofdtoepassing | Stroom-, trigger- en I/O-signalen voor industriële visiesystemen |

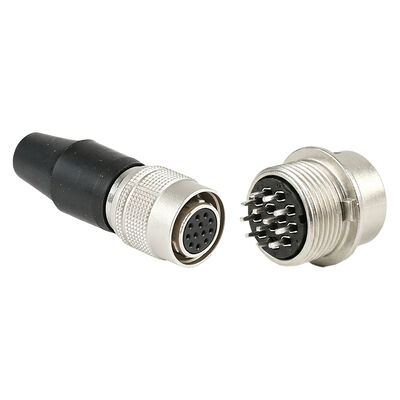

Figuur 2: Echte toepassing met de kosteneffectieve HR10A-alternatieve connector van RitianLink die naadloos kan worden gekoppeld aan een high-speed industriële beeldcamera.Onze topcirculaire connectoren zijn geconstrueerd om 100% fysiek, mechanisch en functioneel uitwisselbaar te zijn met de volgende Hirose originele onderdelen nummers.Controleer de onderstaande kruisverwijzingslijst om uw vereiste model te vinden:
| Originele Hirose-onderdeelnummer | Ons volkomen verenigbare voorbeeld | Configuratietype |
|---|---|---|
| HR10A-10R-12PB ((71) | RITIAN HR10A-10R-12PB | 12 pin mannelijke pin, soldeervat |
| HR10A-10R-12SB ((71) | RITIAN HR10A-10R-12SB | 12 pin vrouwelijke slot, soldeervat |
| HR10A-10R-10SB ((71) | RITIAN HR10A-10R-10SB | 10 Pin Vrouwelijke slot, soldeervat |
| HR10A-10P-12P(73) | RITIAN HR10A-10P-12P | 12 Pin Mannelijke Pin, Kabelplug (Koppelingsdeel) |
Deze 12-pin push-pull connector is van cruciaal belang voor het leveren van stroom, analoge videostreams en GPIO-triggersignalisatie.Het is veldgetest en volledig compatibel met de volgende industriële camera's:
Vaak gestelde vragen
Q1: Is uw connector van de HR10A-serie volledig compatibel met het originele merk Hirose?
A: Ja, absoluut. Onze connectoren zijn ontworpen in strikte overeenstemming met de standaard industrie specificaties.Ze zijn 100% verwisselbaar met originele Hirose onderdelen zoals HR10A-10R-12PB.U kunt ze naadloos in uw gezichtssystemen plaatsen zonder enige prestatieverlies.
Q2: Kunt u op maat gemaakte pinouts en complete kabelbanden leveren?
A: Ja, we hebben een geavanceerde, gespecialiseerde fabriek voor maatkabel assemblages.en communicatie bundels precies afgestemd op uw specifieke bedradingsdiagram en lengte eisen.
Q3: Wat is uw minimale orderhoeveelheid (MOQ) en de typische levertijd?
A: Voor standaard voorraadartikelen zoals onze 10-pins en 12-pins receptacles, is de MOQ flexibel (meestal 10-50 stuks) om uw engineering prototype fase te ondersteunen.Voor regelmatige groothandelsbestellingen of op maat gemaakte bedradingsprojecten, de productietijd varieert van 7 tot 15 werkdagen.
V4: Hoe kan ik een technische tekening, 3D STEP-bestand of productbeoordelingsmonsters aanvragen?
A: We ondersteunen ingenieurs volledig tijdens de ontwerpfase.Klik hieronder op de vraagknop of neem contact op met ons verkoopteam.We zullen binnen 24 uur reageren met de benodigde technische middelen.
We leveren turnkey OEM ODM diensten voor industriële camera IO kabels, trigger kabels, en power harnesses.
