Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Contactmateriaal: | Koper | Productserie: | De schakelaar van de energieopslag |
|---|---|---|---|
| Isolatie materiaal: | Plastic | Werktemperatuur: | -40 ° C ~ 125 ° C |
| Volgnummer: | C-type koperen railconnector | Afmetingen: | Verwijzingen naar de technische tekening |
| Vlamvertragende beoordeling: | UL94-VO | Aanpasbaar: | Draadmeter, lengte/maat van de buitenkabel, andere accessoires. |

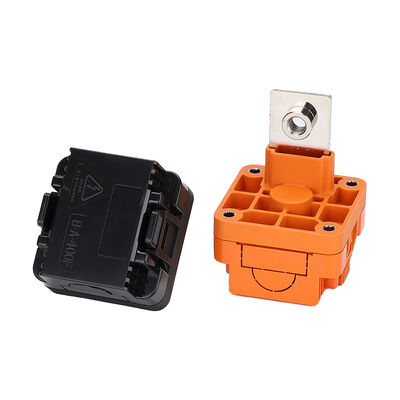

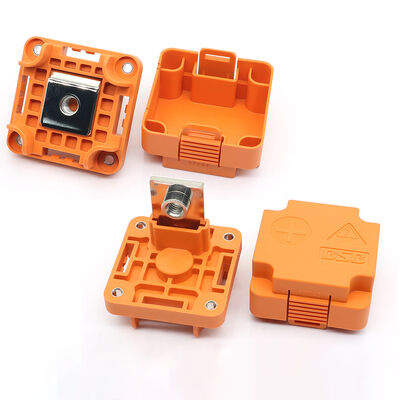

1500V DC 350A High Voltage Interlock Connector voor Energieopslagsystemen
De beschrijvingen van de 350A HVIL connector

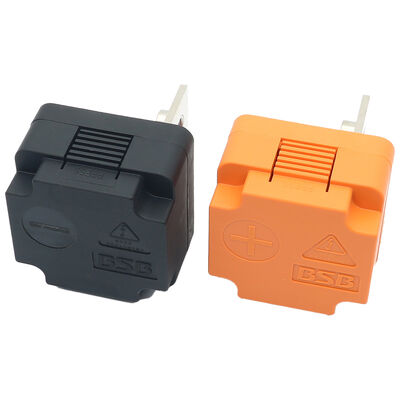

Dit is een robuuste, kleurgecodeerde (zwart/oranje) DC-stekker, ontworpen voor veilige, hoogstroom, hoogspanningsverbindingen in energieopslag- en nieuwe energiesystemen. Het beschikt over koperen contacten voor superieure geleidbaarheid, vlamvertragende V0 plastic isolatie en een IP54-geclassificeerde behuizing. Nominaal voor 1500V DC en een maximale stroom van 350A, levert het betrouwbare prestaties in zware omstandigheden (-40°C tot 125°C) met ingebouwde codering om verkeerd aansluiten te voorkomen, waardoor het ideaal is voor batterijpakketten, omvormers en stroomverdeeleenheden.
#Sleutelwoorden
hoogspanningsconnector, 350A connector, HV interlock connector, energieopslag connector, nieuwe energie connector, batterij connector, EV hoogspanningsklem, busbar connector, DC power connector, HVIL connector, 1500V DC 350A hoogspannings interlock connector voor energieopslagsystemen, IP54 beoordeelde 350A koperen busbar hoogspanningsklem -40°C tot 125°C, C-type koperen rij connector vlamvertragend V0 CE-gecertificeerd, 350A HVIL connector voor nieuwe energie batterijpakketten, zwart oranje codering hoogspannings DC terminal connector
Compatibele Kenmerken
Parameter tabel
| Parameter | Specificatie |
| Nominale Spanning | 1500V DC |
| Nominale Stroom | 350A MAX |
| Diëlektrische Sterkte | 5000V AC (50Hz) gedurende 1 minuut, Geen doorslag, geen vonkvorming Lekstroom ≤5mA |
| Isolatieweerstand | ≥5000MΩ (Normaal) ≥20MΩ (Vochtige warmte), testspanning max. 1500V DC |
| Bedrijfstemperatuur | -40°C ~ +125°C |
| Opslagtemperatuur | -5°C ~ +30°C |
| Relatieve Vochtigheid | 5% ~ 95% (bij 25°C) |
| Zoutsproeibestendigheid | 48 uur |
| Beschermingsgraad | IP54 |
| Trillingsvereiste | QC/T 1067.1-2017 Automotive niveau |
| Schokvereiste | 30g piekversnelling, 18ms duur (Halve sinus puls golfvorm) |
| Codering / Voorkomen van verkeerd aansluiten | Kleurgecodeerd (Zwart / Oranje), wat verkeerd aansluiten voorkomt |
| Contactmateriaal | Hooggeleidend Koper |
| Behuizing / Isolatiemateriaal | Vlamvertragend Plastic |
| Vlamvertragendheidsklasse | UL94V0 |
| Certificering | CE |
Installatiemethode --- Paneel/oppervlaktemontage

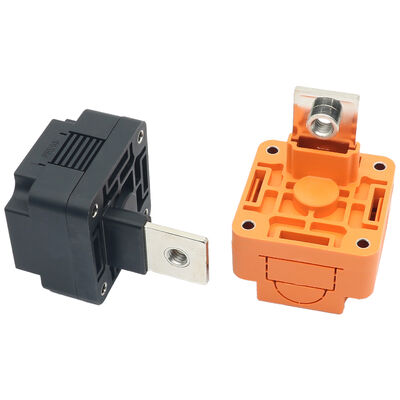

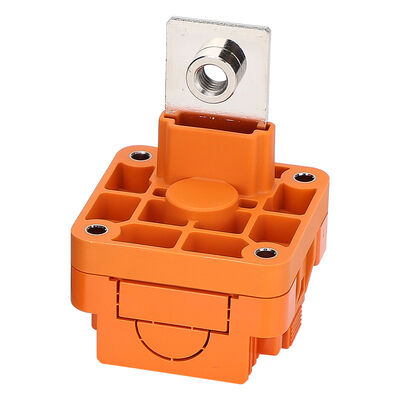

De oranje behuizing wordt met schroeven aan het apparatuurpaneel of de behuizing bevestigd met behulp van vier montagegaten in de hoeken. De geïntegreerde metalen klem (schroefdraadbout of doorvoer aan de bovenkant) wordt direct op een koperen busbar of stroomkabeloog geschroefd. De zwarte koppelingsconnector wordt met een veilige druk-/klikverbinding (gelabeld met “PRESS”) in de oranje basis geplaatst. Kleurgecodeerde codering zorgt voor de juiste polariteit en voorkomt verkeerd aansluiten. Geen speciaal gereedschap nodig, behalve standaard bevestigingsmiddelen.
Toepassingsscenario
